吊頂輻射板采暖系統

熱水吊頂輻射板采暖系統的工作原理類似于燃?xì)廨椛洳膳到y(tǒng)

產品介紹

熱水吊頂輻射板采暖系統的工作原理類似于燃?xì)廨椛洳膳到y(tǒng)，輻射板被加熱后發射遠紅外線輻射地面，地面溫度升高，然后地面釋放熱量加熱空氣。輻射板制熱能力的80%來自于這種紅外輻射熱。由于空氣幾乎不吸收紅外輻射熱，所以輻射熱將直接加熱被照射到的地面、物體及人員，升溫后再向周圍空氣釋放熱量。被輻射的地面，溫度可以高出環境空氣溫度6~10K。輻射板本身也通過對流加熱周圍空氣，這部分熱量不足20%。輻射板從上方不斷進行紅外熱輻射，吸收輻射熱升溫后的地面及物體再次向上散出熱量，這種采暖效果與地輻射采暖的效果也很相似。于傳統的散熱器、暖風機采暖系統相比較，紅外熱輻射采暖方式，輻射熱量散發均勻，空氣對流弱沒有揚塵，無風機沒有噪聲無電能消耗，是一種對人體感受極為舒適的采暖方式。輻射板主要以紅外輻射熱的形式供暖，不直接加熱空氣對流熱損失小房間整體熱負荷較小；紅外輻射熱使人體的體感溫度高于環境空氣溫度，設計時允許室內溫度比熱空氣對流采暖時低2-3℃，進一步降低了整體熱負荷；紅外熱輻射供暖方式直接加熱地面房間預熱時間短，空氣對流弱，圍護結構熱損失也相應減少；綜上所述并結合多年應用實例，與傳統對流采暖方式相比，吊頂輻射板采暖系統可節能供暖系統能耗約30%~40%。熱水吊頂輻射板采暖系統適用于各種空間，特別是層高超過3米的高大空間，如工廠、車間、倉庫、飛機庫、體育館、展廳展館、商店商場等。

系統優勢

　　* 節能。與傳統對流采暖方式相比，可節能供暖系統能耗約30%~40%。

　　* 運行維護成本低。輻射板沒有移動部件，不耗電，幾乎免維護費用。

　　* 壽命長。采用表面噴塑處理的鋁合金作為面板，水道采用不銹鋼管或銅管，使用壽命大于20年。

　　* 投資回收期短。幾年之內即可通過能源的節約和維護修理費用的減少而收回投資。

　　* 溫度分布均勻。輻射板布局合理，采暖區域溫度均勻舒適。

　　* 空間增益。輻射板吊裝在房頂，不占用地面和墻壁空間。

　　* 舒適健康。垂直溫度梯度小，無風感，空氣自然對流弱，不會引起揚塵。

　　* 無噪音。與地板輻射采暖系統一樣運行十分安靜。

　　* 選用溫度控制組件可實現室溫自動控制及分區域控制。

產品特點

昭瑞能源　　熱水吊頂輻射板，針對高大空間采暖特點精心設計的采暖產品。

　　* 水道選用壁厚0.8mm的304不銹鋼管或銅管。自重輕，減輕了房頂?shù)某休d負荷；耐腐蝕能力強，滿足20年以上的使用壽命。

　　* 輻射面板選用鋁合金材質。自重輕，減輕了房頂?shù)某休d負荷；導熱性能及散熱性能好，可將快速加熱其表面的專用紅外輻射涂層；耐高溫耐腐蝕性能好，即使在高溫高濕環境也不會銹蝕情況，滿足20年以上的使用壽命。

　　* 自主知識產權的紅外涂層技術。熱水吊頂輻射板的核心技術，能高效的將熱能轉化為紅外線輻射下來，紅外線發射率大于0.9；減少了對流傳熱，經測試垂直溫度梯度在0.26～0.48℃/m，環境舒適度高；自主知識產權，紅外涂層顏色可依據用戶要求精確配色，并且不影響交貨周期；面板上的紅外涂層采用靜電噴塑技術，附著力強，不易龜裂脫落，滿足20年以上的使用壽命。

　　* 輻射板水道連接采用套管雙卡壓工藝。雙卡壓工藝相對于單卡壓工藝（下圖左側為雙卡壓接頭、右側單卡壓接頭）連接最牢固，密封圈兩側雙面卡壓，將密封圈牢牢固定在水道與套管之間，有效降低系統漏水率；采用雙卡壓工藝的吊頂輻射板系統可耐1.6MPa的測試壓力；采用專用的配套液壓卡鉗施工，簡單快捷工期短。

　　* 輻射板采用卡槽卡壓裝配工藝，無焊接焊點，無銹蝕腐蝕隱患。

　　* 輻射板內填充40mm雙面鋁箔高效玻璃纖維保溫棉，隔絕了輻射板向上方散熱。

產品性能

　　* 標準輻射板寬度為320mm或560mm，特殊寬度可定制。320mm輻射板可在寬度方向并聯，最多至3組。

　　* 標準輻射板長度為6m或3m，特殊長度可定制?？傞L度是由最低流量、壓力損失和流動噪聲等因素決定。

　　* 標準輻射面板顏色為白色或綠色?？筛鶕?jù)裝飾或整體需要選擇定制其它顏色。

　　* 標準輻射面板為光面。也可定制多孔吸音形式面板。

　　* 標準輻射板承壓為0.6MPa。可根據使用要求定制，最高至1.6Mpa。

　　* 標準輻射板使用水溫為95C?？筛鶕?jù)使用要求定制，最高至120C。

　　* 標準輻射板水道為304不銹鋼材質，如需要可使用銅質水道。

　　* 標準輻射板無上部蓋板，如需要輻射板上部可定做坡型蓋板。

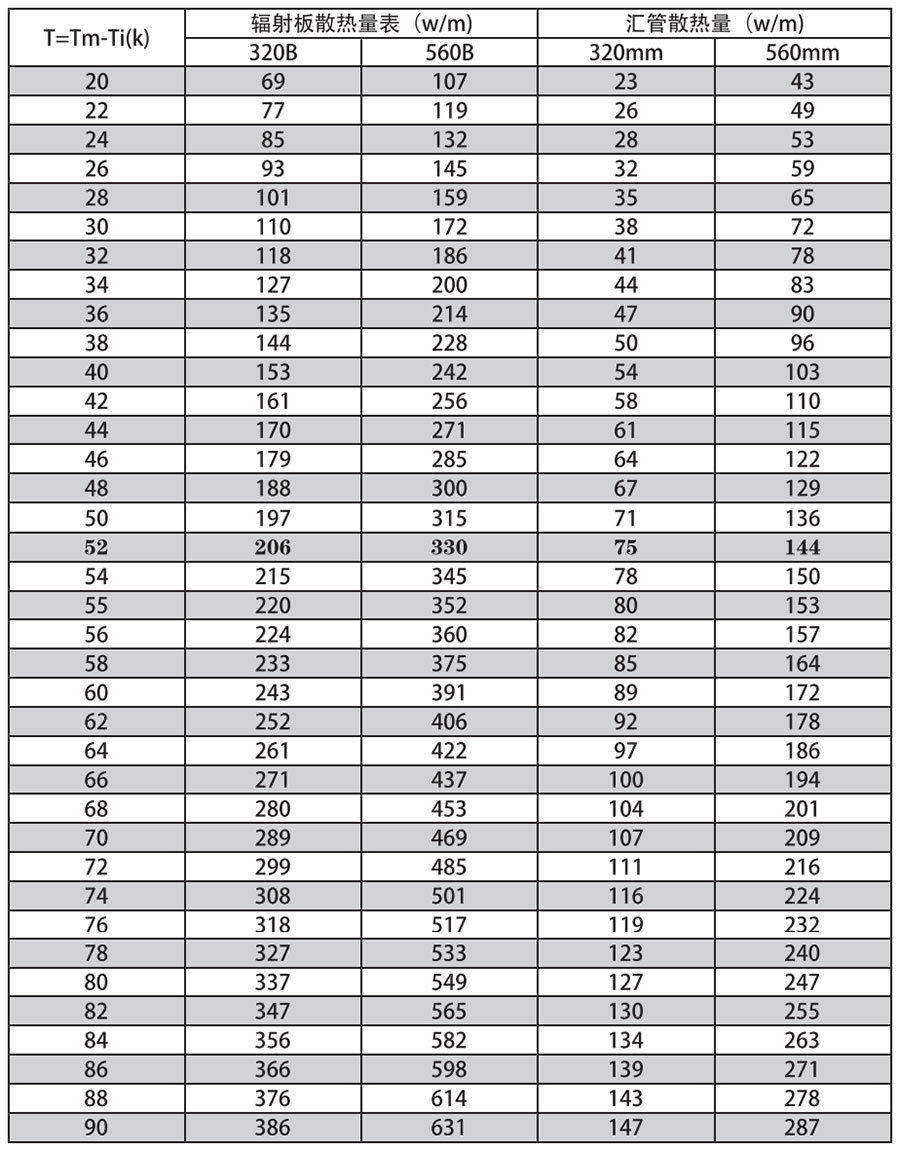

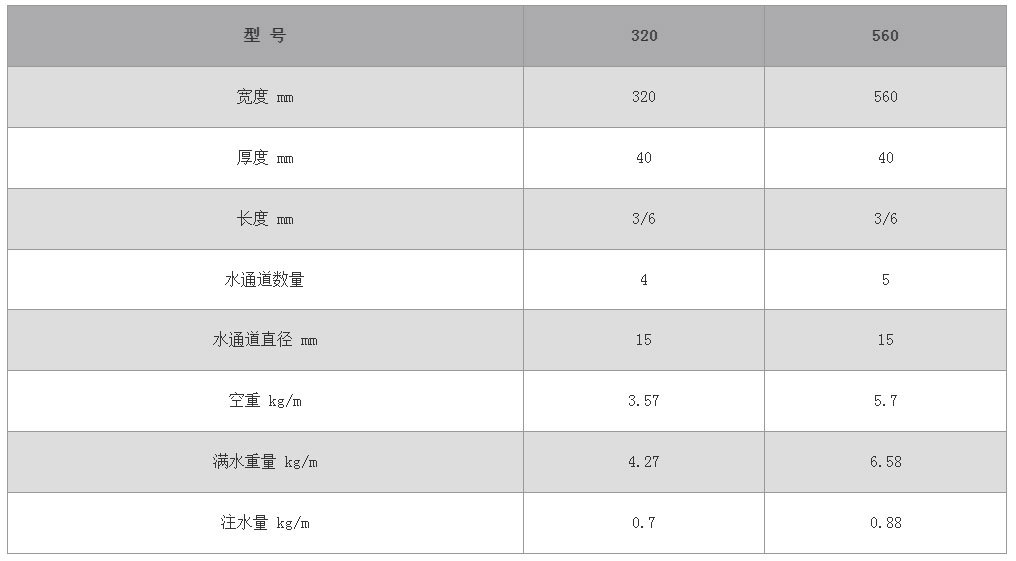

規格參數
